FF500AR-A
Auto-relais pour l’acheminement d’eau sur longue distance
Pompe auto-relais conçue pour l’acheminement d’eau sur longue distance et l’efficacité opérationnelle.
Système de refroidissement
Refroidissement par eau
Modèle de pompe
Shibaura P556
Type de moteur
Moteur 2 temps à essence
Pression maximale
145 PSI (1,0 MPa)
Temps d’amorçage
1 m : 2,2 s
Débit
409 GPM @ 72,5 PSI 259 GPM @ 145 PSI
Courbe de performance

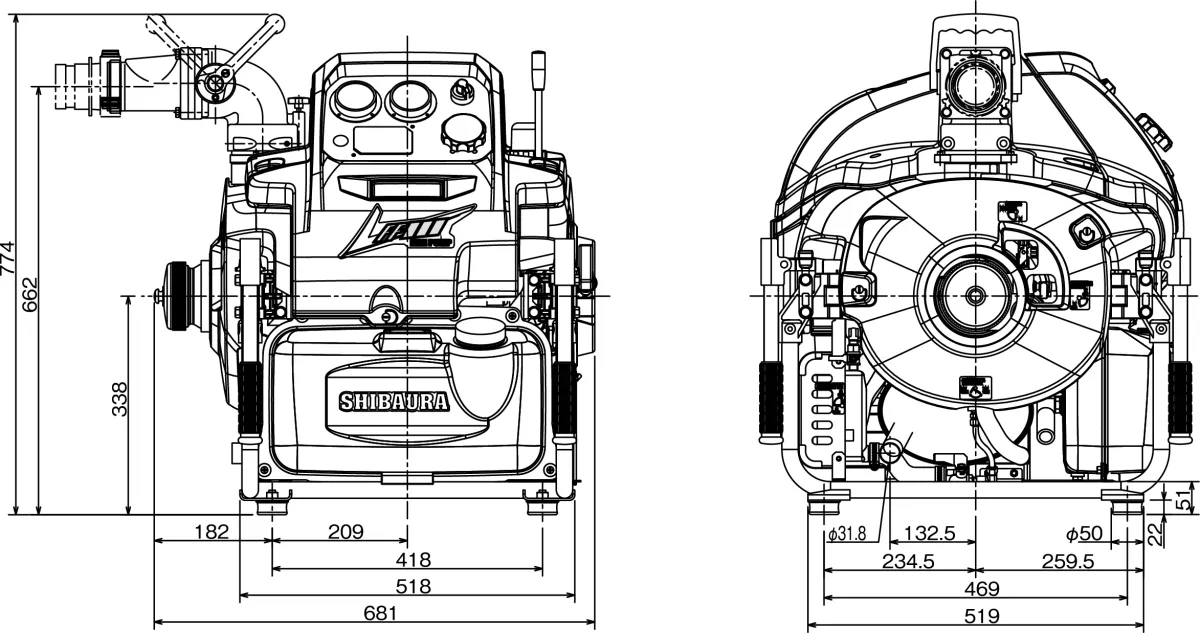

Dimensions
FF500-AR Fonctionnement de la pompe
Vidéo de démonstration du fonctionnement complet de la FF500-AR.
Spécifications techniques
Les données techniques nécessaires pour évaluer la FF500AR-A.
| FF500AR-A | |
|---|---|
| Dimensions hors tout (L × l × H) | 27 × 25 × 30.5 in 681 × 639 × 774 mm |
| Poids à sec | 216 lb 98 kg |
| Pompe | ||
|---|---|---|
| Modèle | SHIBAURA P556 | |
| Type | Pompe centrifuge haute pression mono-étagée | |
| Performance de refoulement | 72.5 psi (0.5 MPa)
1 m de hauteur d’aspiration (3.3 ft) | 409 gpm @ 72.5 psi, 3.3 ft 1,550 L/min |
| 101.5 psi (0.7 MPa)
3 m de hauteur d’aspiration (9.8 ft) | 349 gpm @ 101.5 psi, 9.8 ft 1,320 L/min (0,7 MPa) | |
| 145 psi (1.0 MPa)
1 m de hauteur d’aspiration (3.3 ft) | 259 gpm @ 145 psi, 3.3 ft 980 L/min | |
| 145 psi (1.0 MPa)
3 m de hauteur d’aspiration (9.8 ft) | 254 gpm @ 145 psi, 9.8 ft 960 L/min | |
| Temps d’amorçage à 1 m | 2,2 secondes 2.2 secondes (3.3 ft de hauteur d’aspiration) | |
| Diamètre de refoulement | 65 mm (JIS) | |
| Diamètre d’aspiration | 75 mm (JIS) | |
| Moteur | |
|---|---|
| Modèle | SHIBAURA EP556 |
| Type | Moteur essence 2 temps refroidi par eau |
| Système de refroidissement | Refroidissement par eau |
| Nombre de cylindres | 2 cylindres |
| Système d’alimentation | Injection électronique de carburant |
| Cylindrée | 635 cc 38.8 cu in |
| Alésage × course | 76 mm × 70 mm 2.99 × 2.76 in |
| Puissance nominale | 42.4 hp 32,0 kW / 43 PS |
| Système de démarrage | Démarreur électrique et manuel |
| Capacité du réservoir de carburant | 2.91 gal 11,0 L |
| Consommation de carburant | 4.49 gal/h 17,0 L/h |
| Type de carburant | Essence sans plomb ordinaire |
| Pompe à vide | |
|---|---|
| Type | Pompe rotative excentrique à 4 palettes |
| Matériau des palettes | Carbone haute résistance |
| Hauteur d’aspiration maximale | 29.5 ft 9 m |
| Caractéristiques | |
|---|---|
| Moteur essence 2 temps original Shibaura | Oui |
| Pompe centrifuge originale Shibaura | Oui |
| Pompe à vide originale Shibaura | Oui |
| Système de surveillance avec alerte | Oui |
| Vanne de refoulement rapide | Oui |
